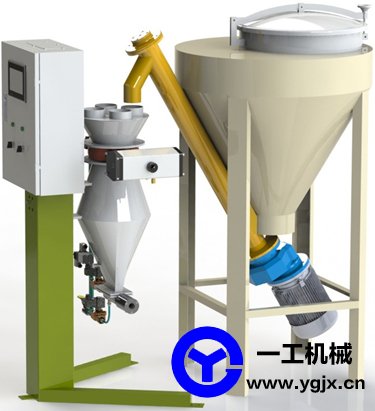

砂漿外加劑添加設備

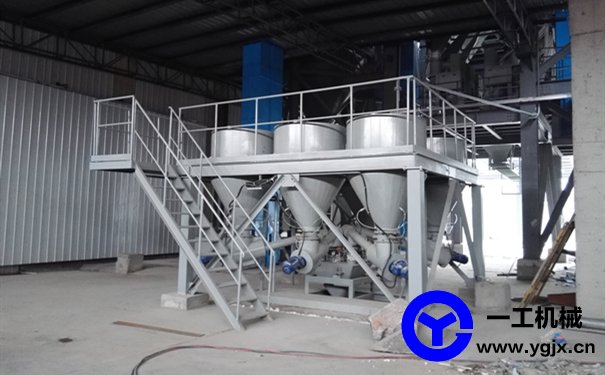

砂漿添加劑添加設備實拍

外加劑自動添加設備



工作流程

　　砂漿外加劑添加設備工作流程是先設定混合一批次砂漿所需要的外加劑量，啟動開始工作開關，進料閥打開，出料閥和所有氣閥關閉，螺旋輸送機攪龍旋轉，攪龍上的撥片帶動均料器上的撥輪使均料器在儲料倉內轉動，攪動儲料倉內的外加劑疏松均勻，由螺旋輸送機攪龍喂入計量發送罐。其重量通過支撐計量發送罐的傳感器及稱重儀表測量。外加劑喂入的速度由變頻電機帶動的攪龍旋轉速度控制，在接近目標值時減速，以提高喂料精度。稱量達到設定目標值后，喂料停止，進料閥關閉，順序延時打開氣浮閥、進氣閥、出料閥，砂漿外加劑在氣流作用下輸送到混合機內，所用氣體通過混合機上的透氣罩排出。在計量發送罐內的物料接近排空時，清料閥打開清理剩余物料，物料排空后延時關閉進氣閥和出料閥，再延時打開進料閥，完成一次自動添加過程。以上操作過程由可編程邏輯控制器即PLC控制自動完成。


主要特點

　　1.計量精度高：地面安裝，減少外界干擾，避免機械振動對稱量的影響。倉內同步均化、變頻調速喂料、小型秤斗設計，使得絕對稱量誤差在10克以內。

　　2.輸送無殘留：稱量發送一體化，罐內物料流化、脈沖清洗及管道沖洗設計，確保物料完全送出無殘留。

　　3.輸送速度快：小型罐體配合小直徑輸送管道，物料流動速度快，即便多處轉彎，路徑在數十米，也能滿足大部分循環生產要求。

　　4.加料方便：地面?zhèn)}加料，無需提升上樓，節省人工。

　　5.布置靈活：輸送距離可以達到數十米，安裝方便。

　　6.操作方便：全自動操作，喂料、稱量、發送一鍵完成。與生產線控制系統連接后，隨同生產操作同步進行，無需人工干預。

　　7.多品種：采用累加計量方法，一次可以計量發送多種外加劑。

　　技術參數：

　　稱重范圍：0.5-5Kg/次;計量精度：≤±10g;氣壓：≥0.5MPa。

　　-----------------------------------------------------------------------------------------------------------------
